Tomographie

Caractérisation qualitative et quantitative des grandeurs aérodynamiques: mesures de pression et de vitesses d’air dans le volume contrôlé par l’explorateur de la soufflerie.



Mesures de pression et de vitesses d’air
Mesures de pression et de vitesses d’air

Quatre types de sondes peuvent être mis en œuvre en fonction des zones à explorer :

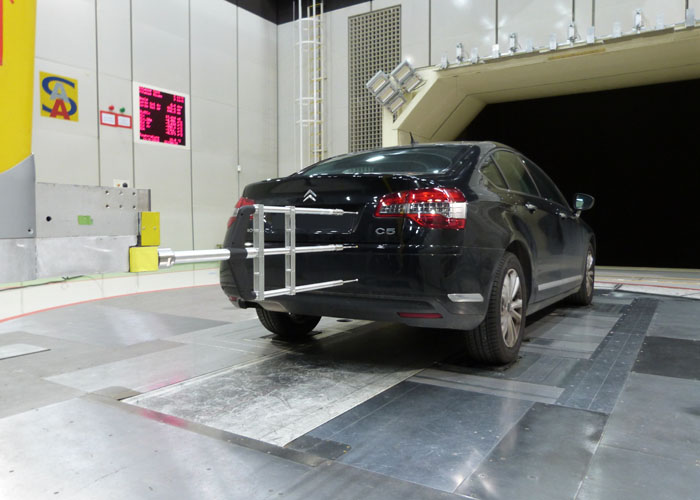

  • Des sondes omnidirectionnelles à 18 trous droites sont montées par trois sur l’explorateur 3D de la soufflerie, notamment pour les surfaces mesurées importantes, par exemple dans le sillage de l’objet étudié.
  • Une sonde coudée du même type est disponible pour les zones latérales à écoulement tridimensionnel comme le soubassement d’une auto, les rétroviseurs extérieurs ou les roues.
  • Une sonde à tête conique (7 trous) plus compacte peut être installée ou déplacée dans des zones confinées (passages de roues, proche paroi, etc…)
  • Une sonde miniature (7 trous) est également disponible pour accéder à des zones très restreintes (freins, façade de refroidissement, etc…).



Exemples de résultats standards



Exemple de post-traitement spécifique : Plans X constant en aval d’une berline
